項目類型

一體化模塊化機房



項目概況

某機關辦公樓共8個樓層網絡匯聚間需要進行升級改造，經實地勘察，存在綜合布線、空調外機安裝等諸多困難，為減少施工難度，盡可能不影響日常辦公，計劃采用?？旎瘷C(jī)柜方案進行網絡匯聚間改造，每個樓層用1臺模塊化機柜，一共8臺。



技術需求

整體要求

一體化機柜應包含機柜、空調、配電、PDU、消防、監控等，廠商提供包含所有部件的整體售后服務。

施工要求

一體化機柜的主要部件應在工廠完成預制，現場只需簡易組裝，兼容支持水泥地面和防靜電地板安裝。

機柜

機柜采用全密閉設計，機柜前門為鋼化玻璃單開門，且具備良好的降噪隔音效果。

空調單元

空調機組采用一體式空調（無單獨外機），整機無冷媒管路連接，無需排水管，冷量不小于1KW。

消防單元

具備獨立消防單元，采用火災報警系統作為火災探測方式，采用七氟丙烷系統



盈科一體柜配置方案

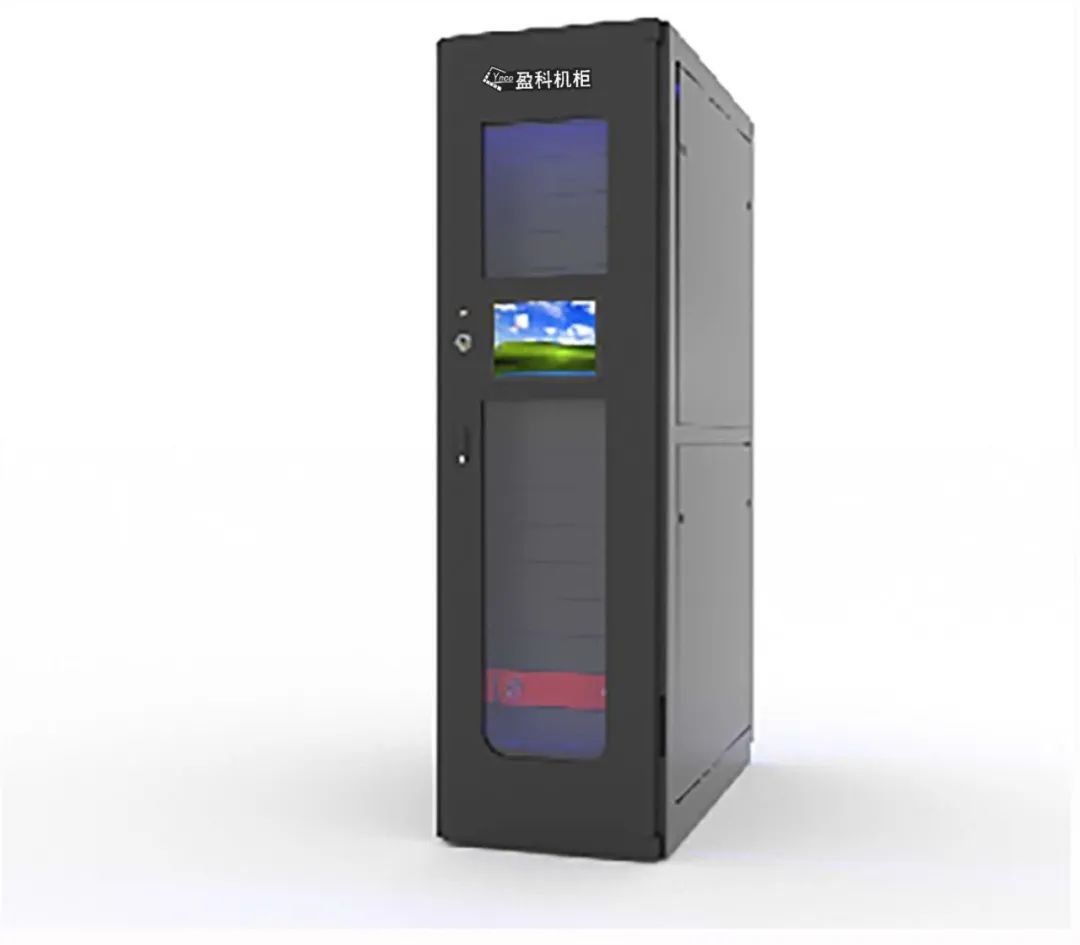

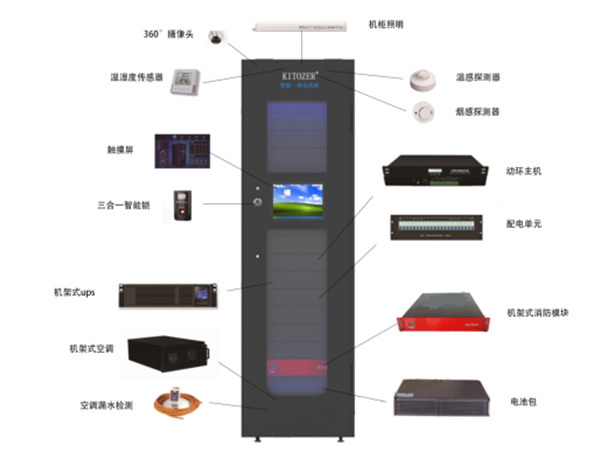

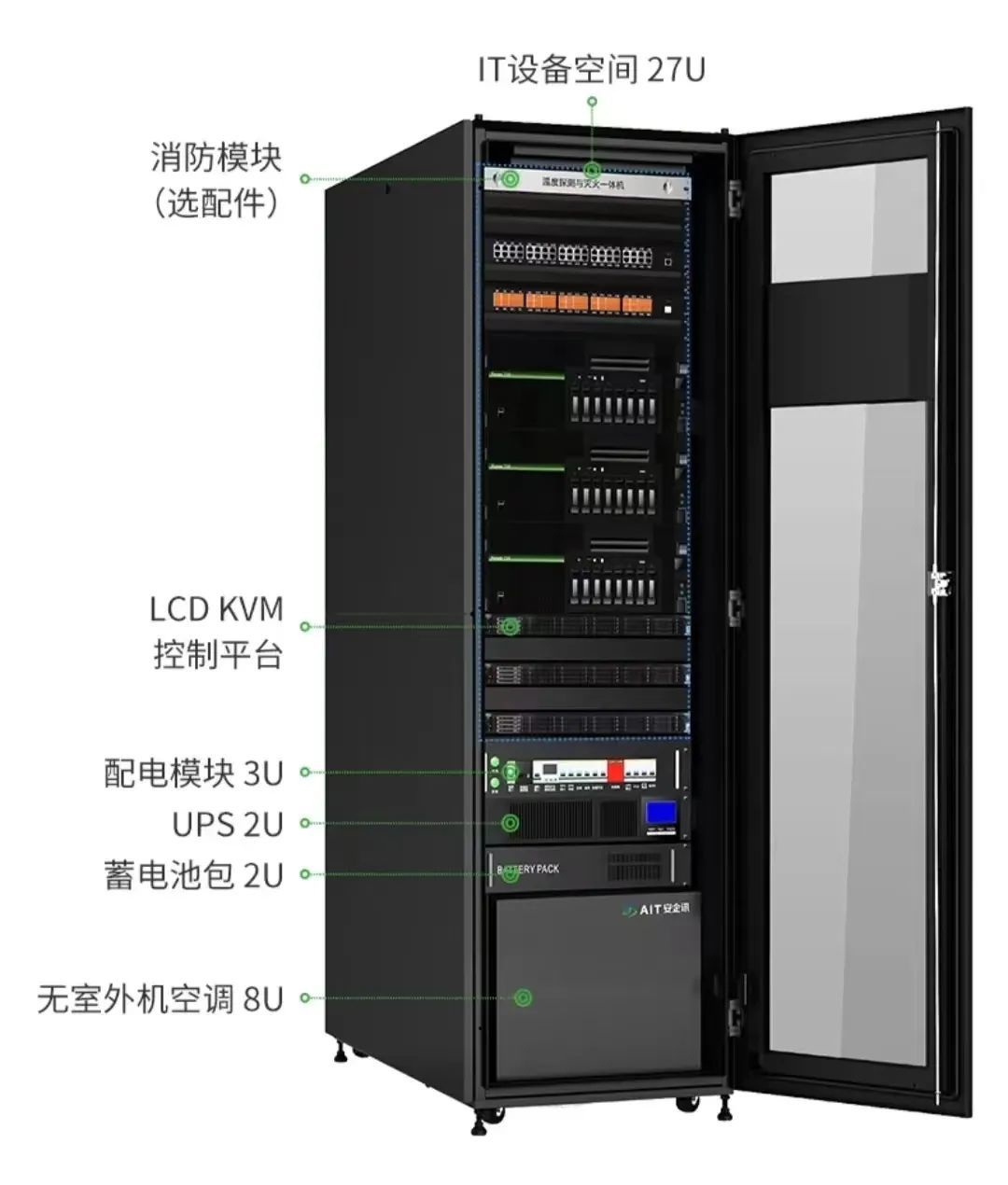

01整體布局

盈科智能一體化機柜包含了機柜、空調、配電、消防和監控等系統。

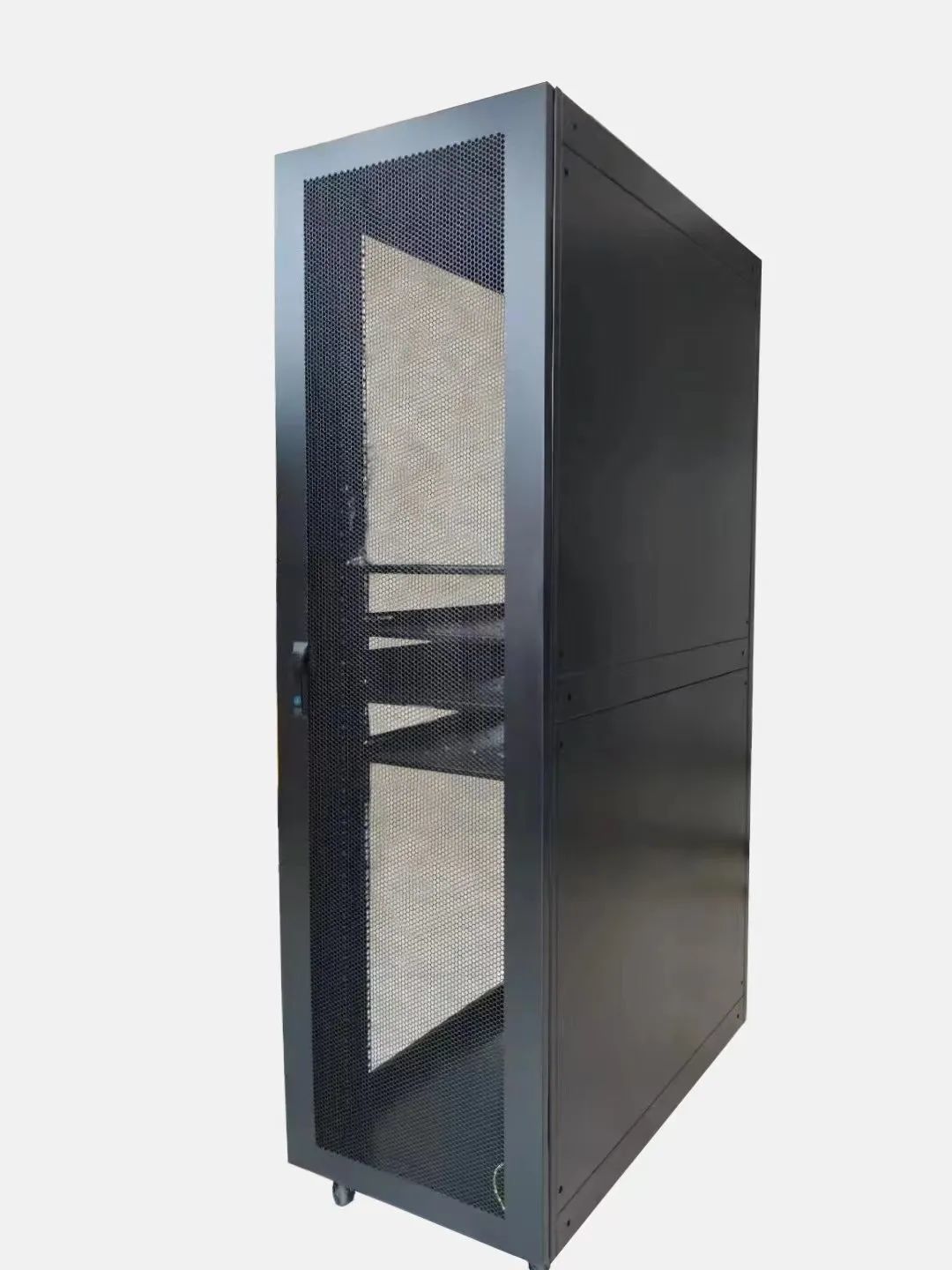

02機柜

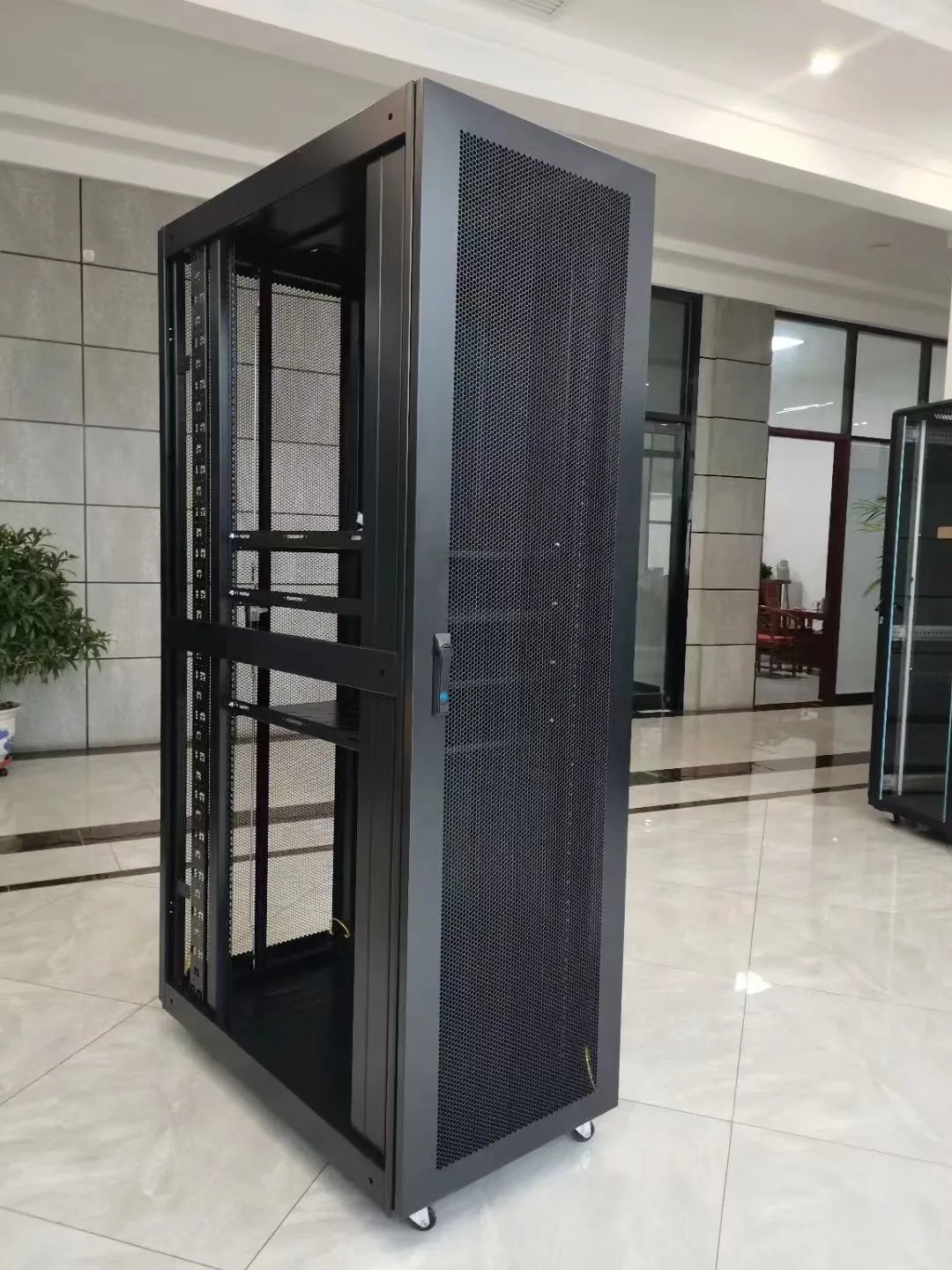

機柜選材為承載能力強、耐腐蝕的優質G型材，前門鋼化玻璃門，后門雙開鈑金門，含扎線板，機柜靜載承重可達2100KG。

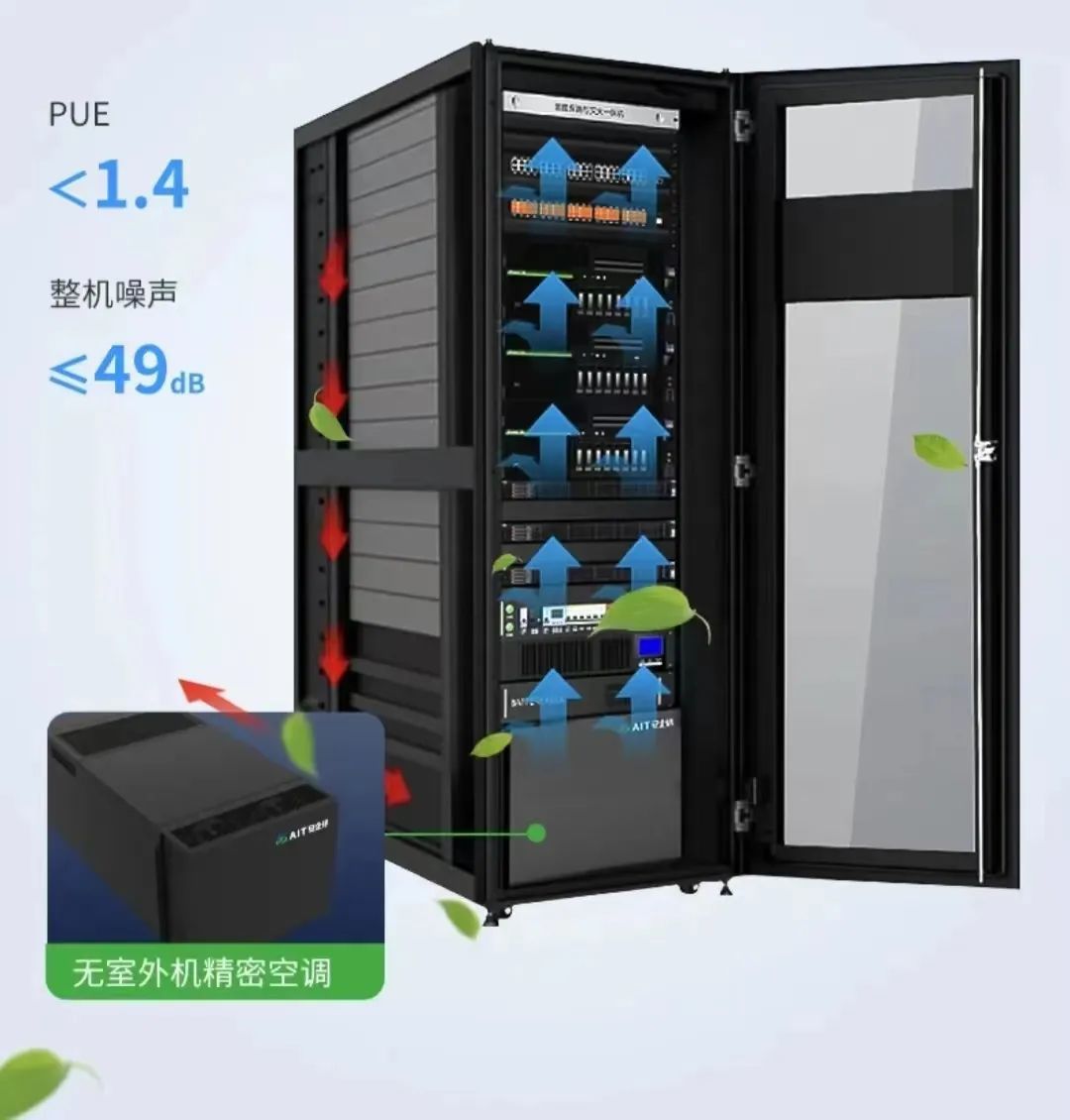

03空調

盈科一體柜（單柜）配置了制冷量3.5kW一體式空調，無室外機，機架式安裝，8U，直流變頻，EC離心風機，含環保冷媒

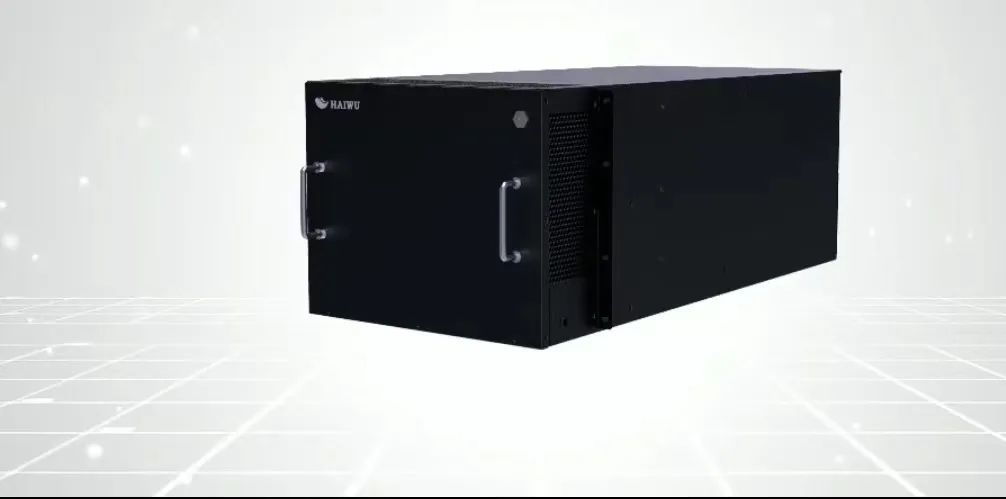

04消防

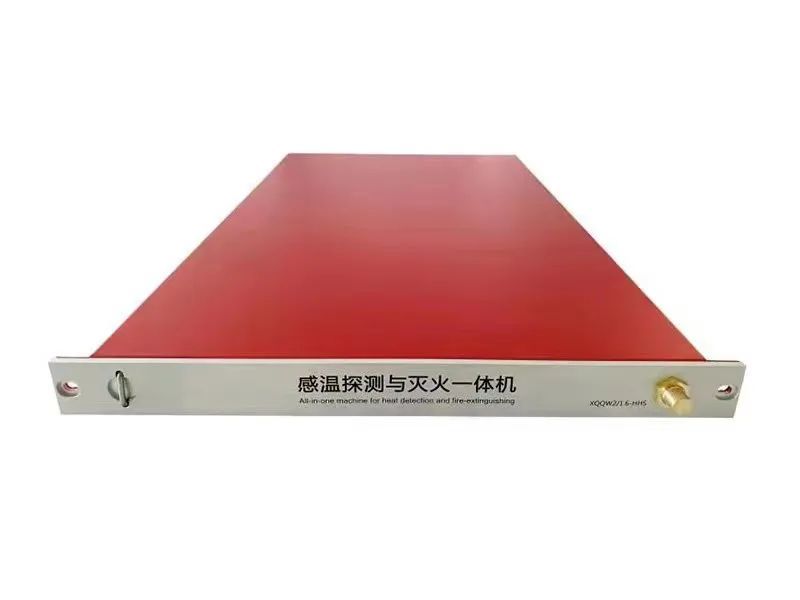

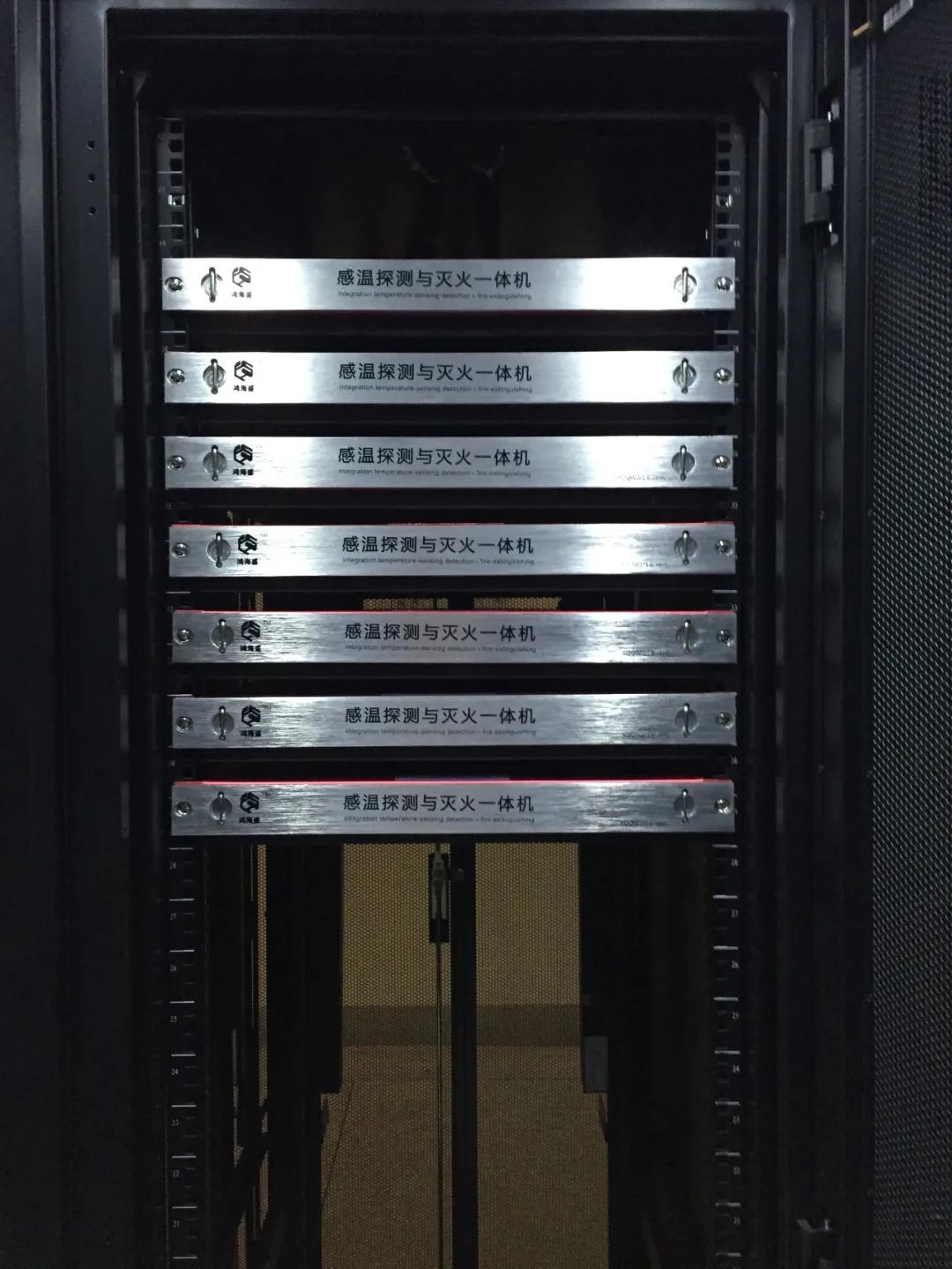

上圖為盈科智能一體柜的獨立消防單元，采用火災報警系統作為火災探測方式，采用七氟丙烷系統作為滅火方式。

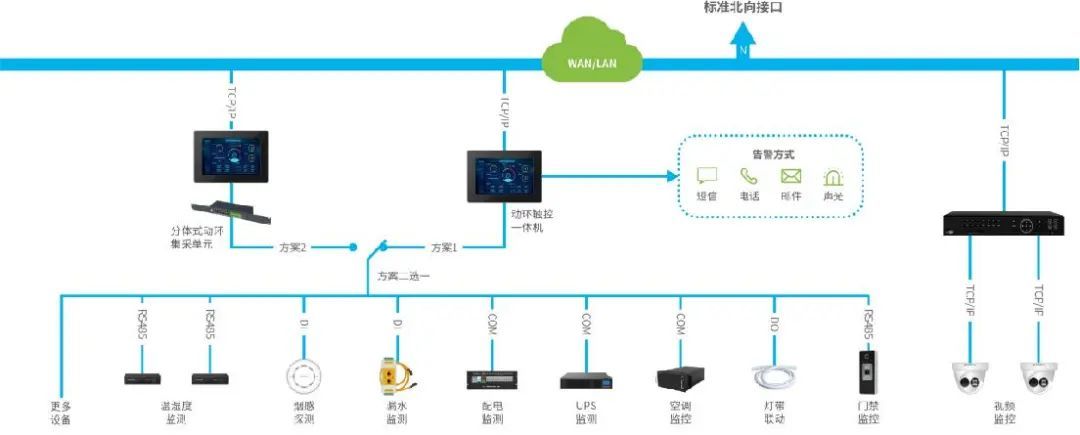

05監控系統

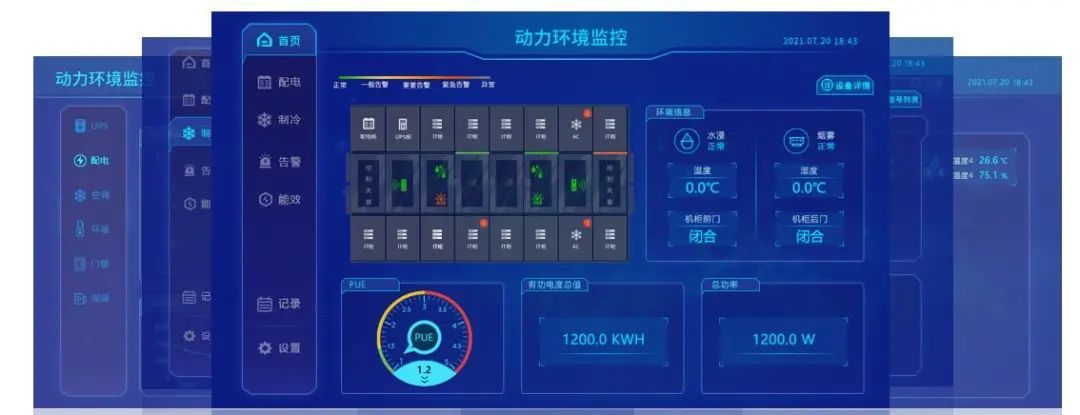

動環系統深度整合機柜UPS、配電、制冷、門禁、照明、防雷、消防等系統，實現機柜動環集中監控，為IT設備提供安全可靠的運行支撐。

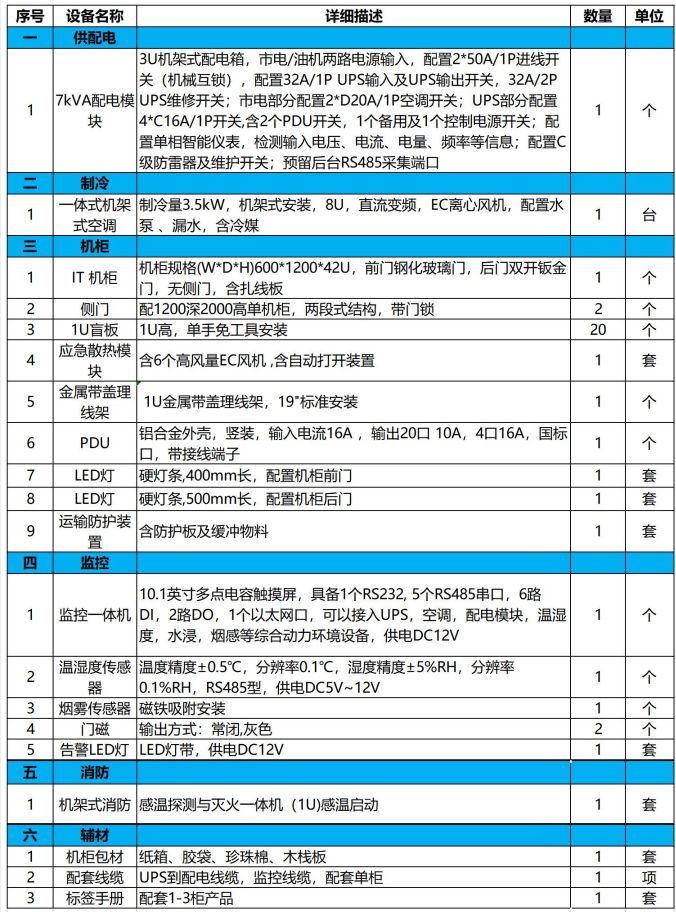

盈科一體化機柜（單柜）配置清單
