治超項目整體解決方案

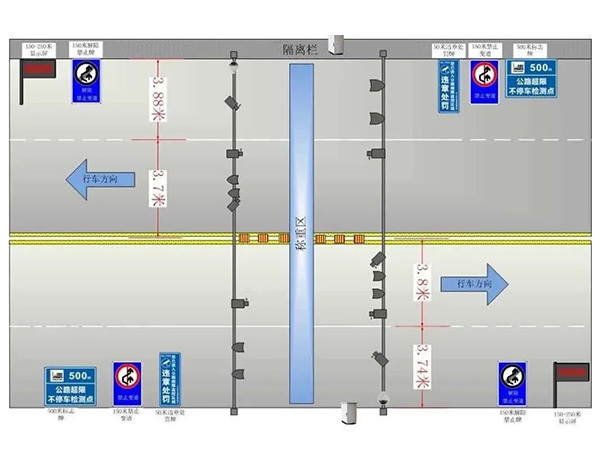

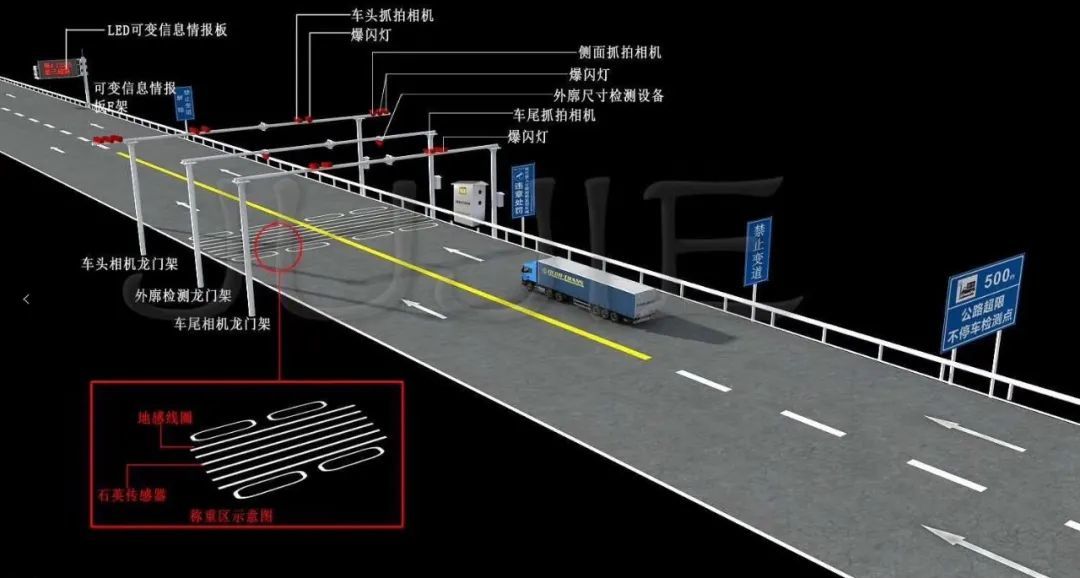

上圖為常見的雙向車道的整體方案部署。標準配置有：

★交通龍門架：確認一下有沒有輪廓儀？有的話就要3個龍門架，沒有的話，就2個龍門架。

★誘導屏立桿：即150-250米顯示屏，每個行車方向1套共2套。

★指示牌立桿：即500米標志牌，每個行車方向1套共2套。

★4.5米路牌桿：即150米禁止變道標志牌，每個行車方向2套共4套。

★6米路牌桿：即50米違章處罰標志牌，每個行車方向1套共2套。

根據項目的需求，

★L型桿或者T型桿：根據項目需求選配。

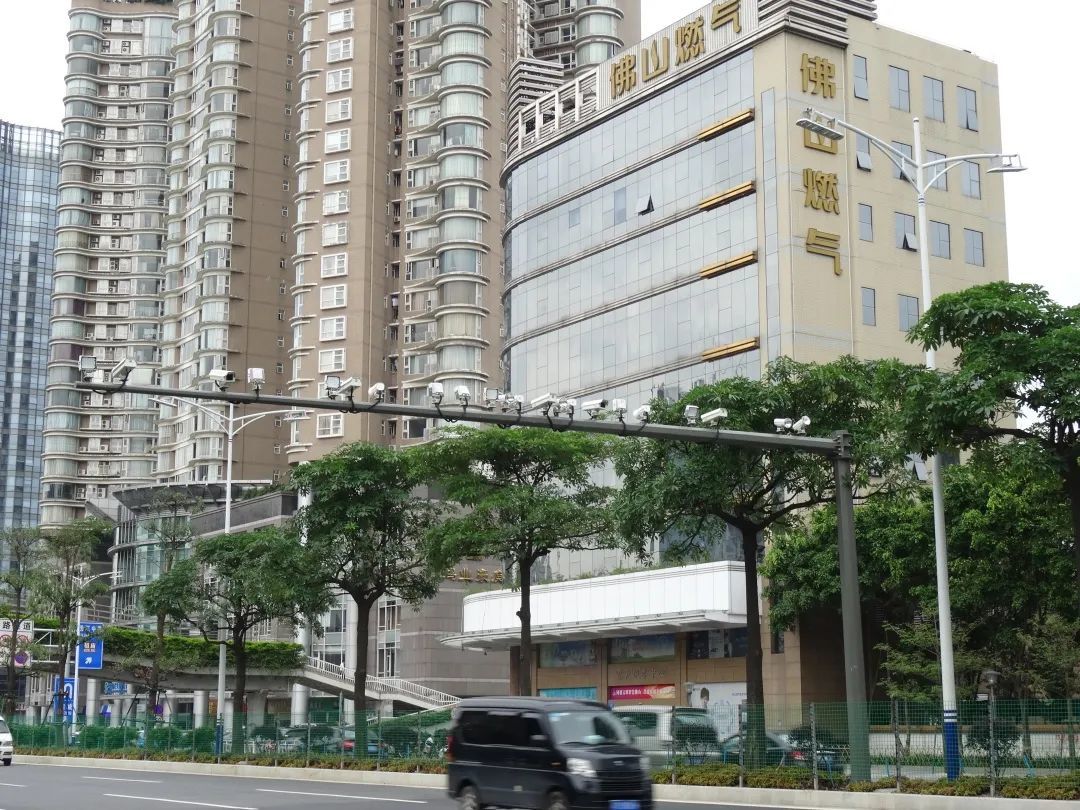

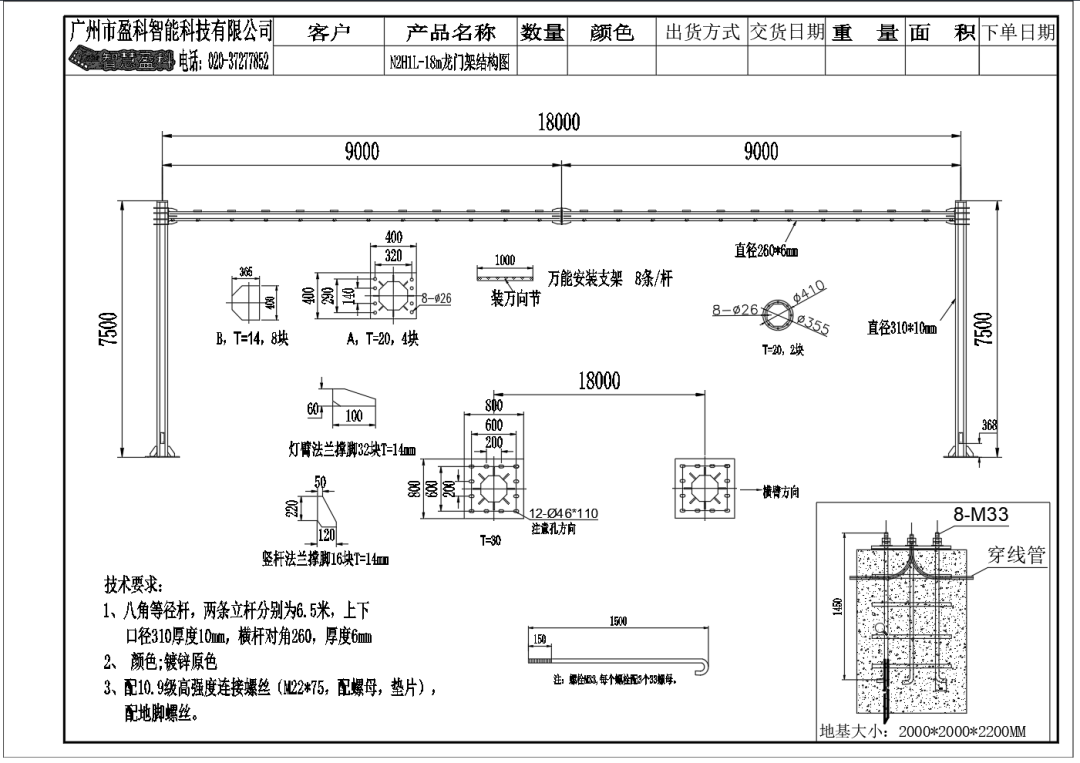

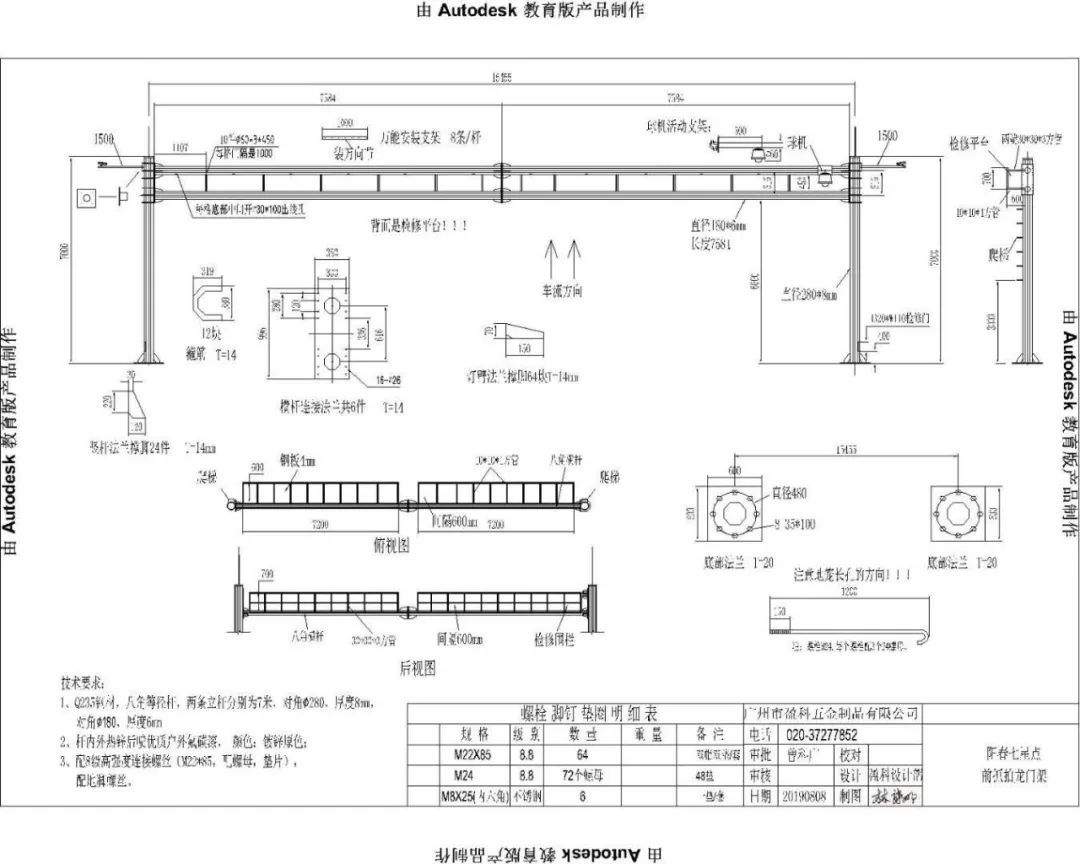

01交通龍門架的選型

交通龍門架—A款

江門某路段38米跨度龍門架

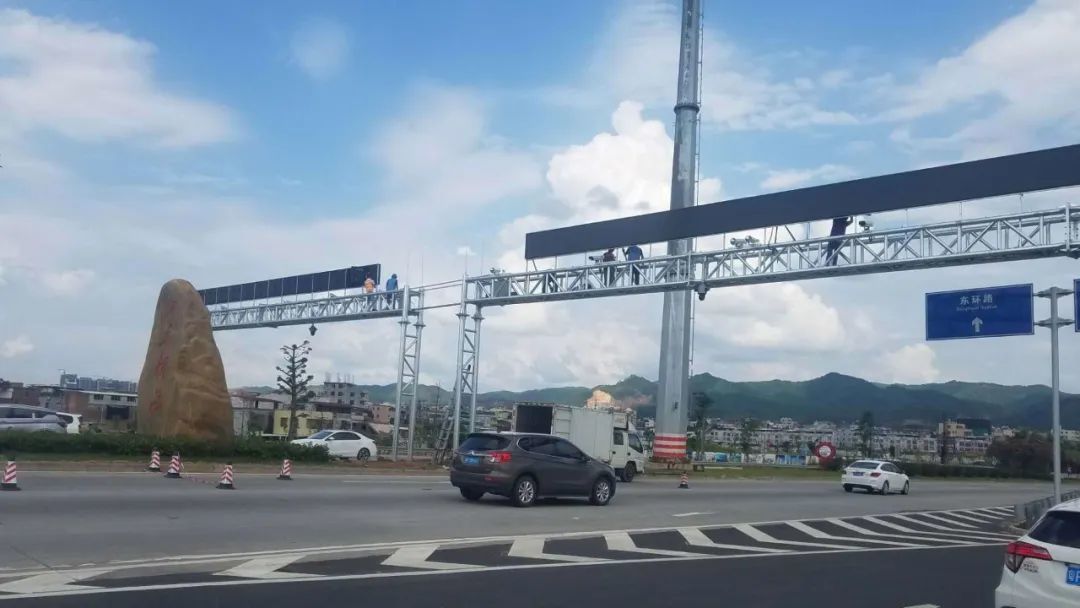

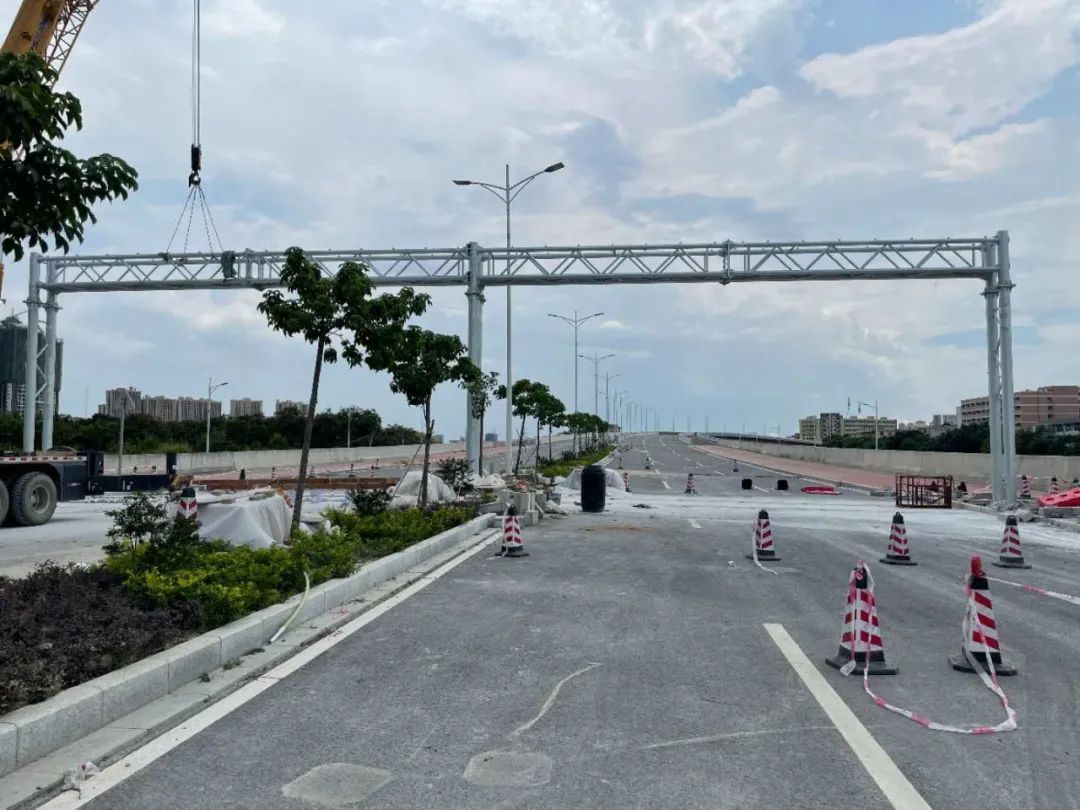

河源江東新區帶LED屏龍門架

A款款式高檔，受力好，可以裝卡口、LED和指示牌，是當前交通龍門架中最流行的款式，廣泛應用于高速公路ETC收費系統、道路指示、出入縣城區域的大路口等，價格相對較貴。

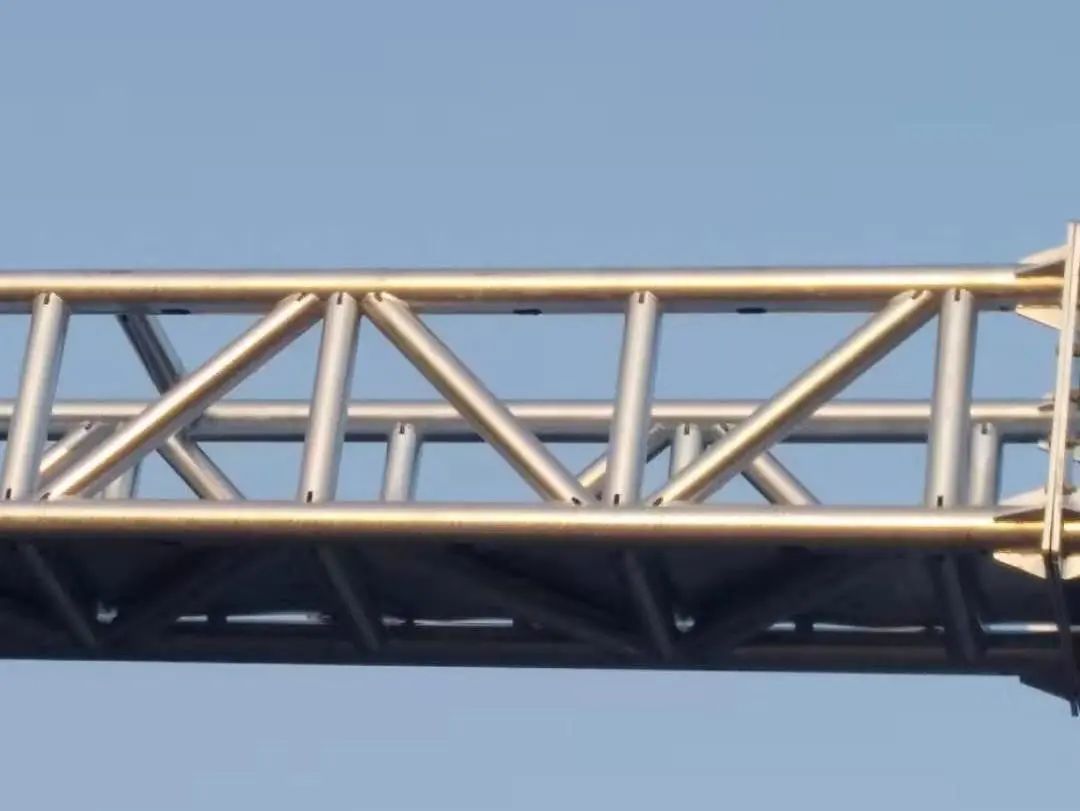

交通龍門架—B款

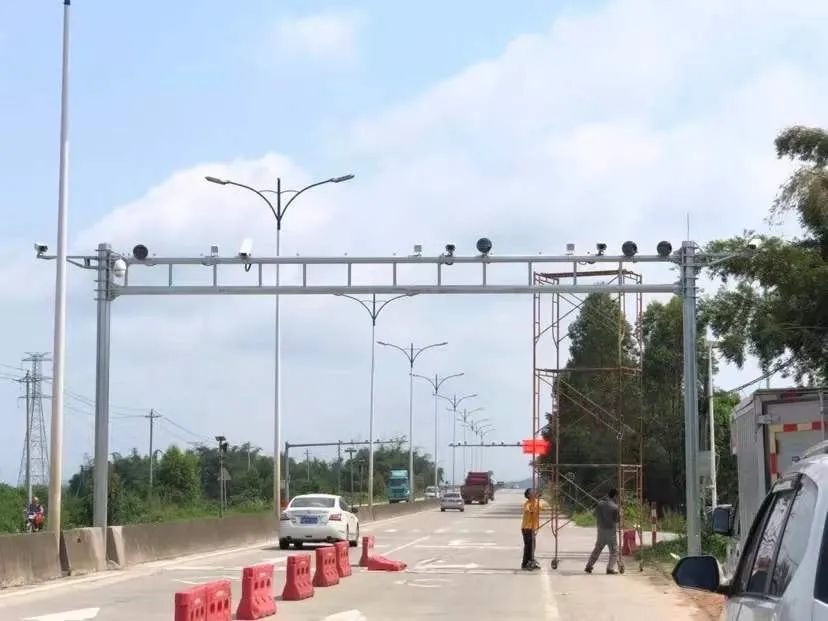

陽江某路段治超項目龍門架

B款也是帶檢修通道，和A款功能一樣，可以裝卡口、LED和指示牌，款式美觀，與A款相比，成本可以降低一半左右。



交通龍門架—C款

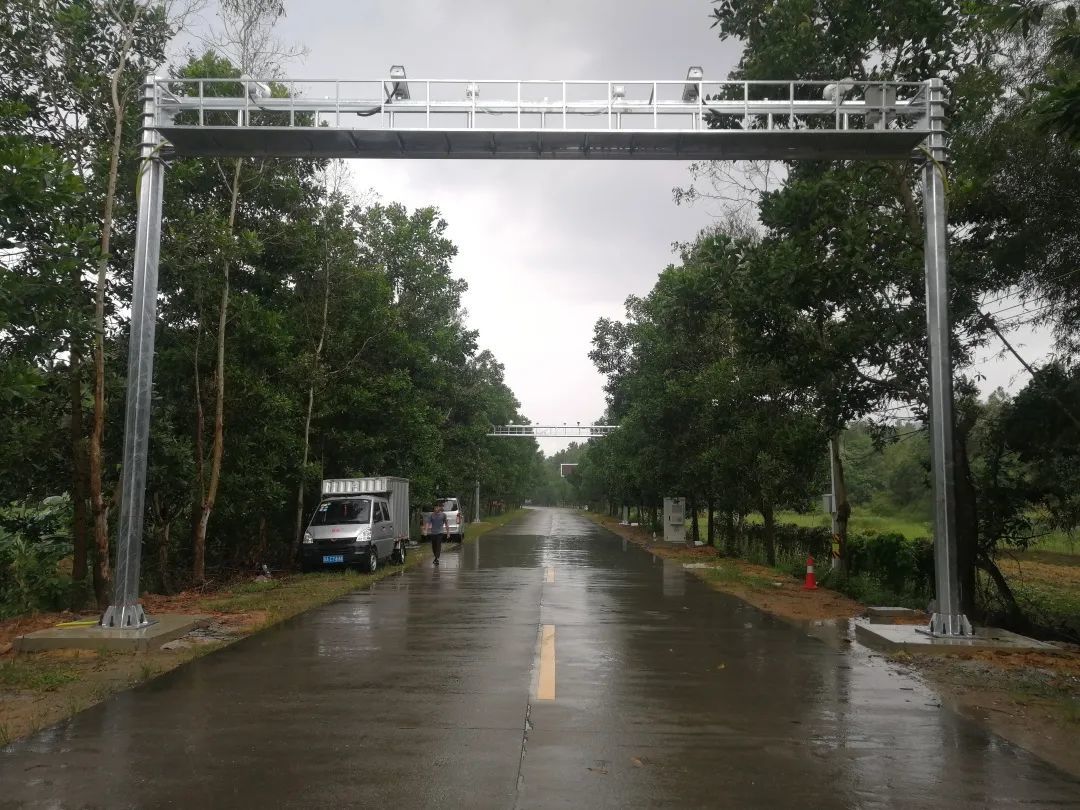

潮州某國道治超項目簡易龍門架

C款采用雙杠式，可以裝卡口、指示牌，不能裝LED屏，工藝相對簡單，價格相對較便宜。



交通龍門架—D款

湖南某國道治超項目簡易龍門架

D款采用單杠式，可以裝卡口，不能裝指示牌和LED屏，工藝簡單，價格便宜。



02誘導屏立桿

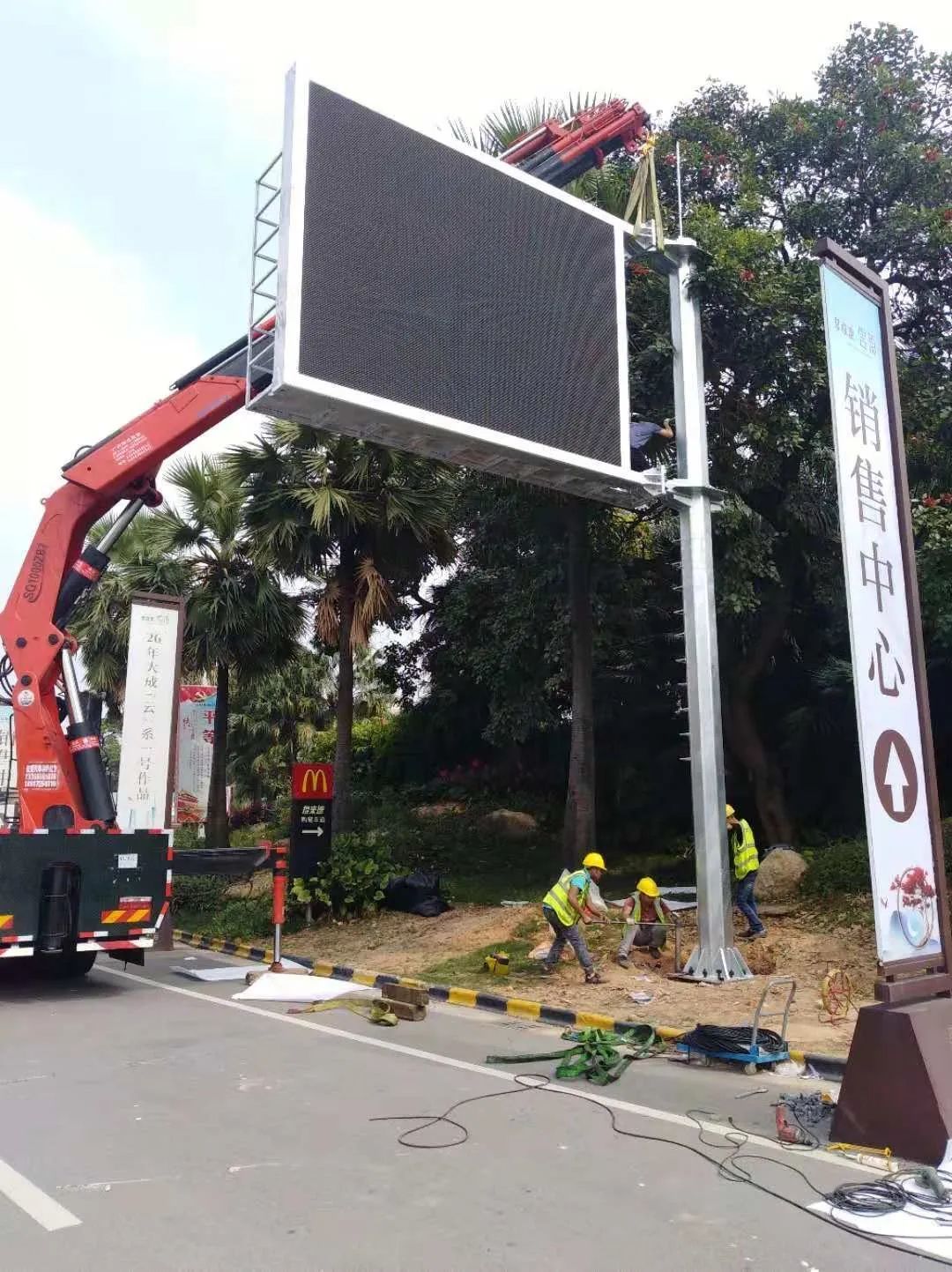

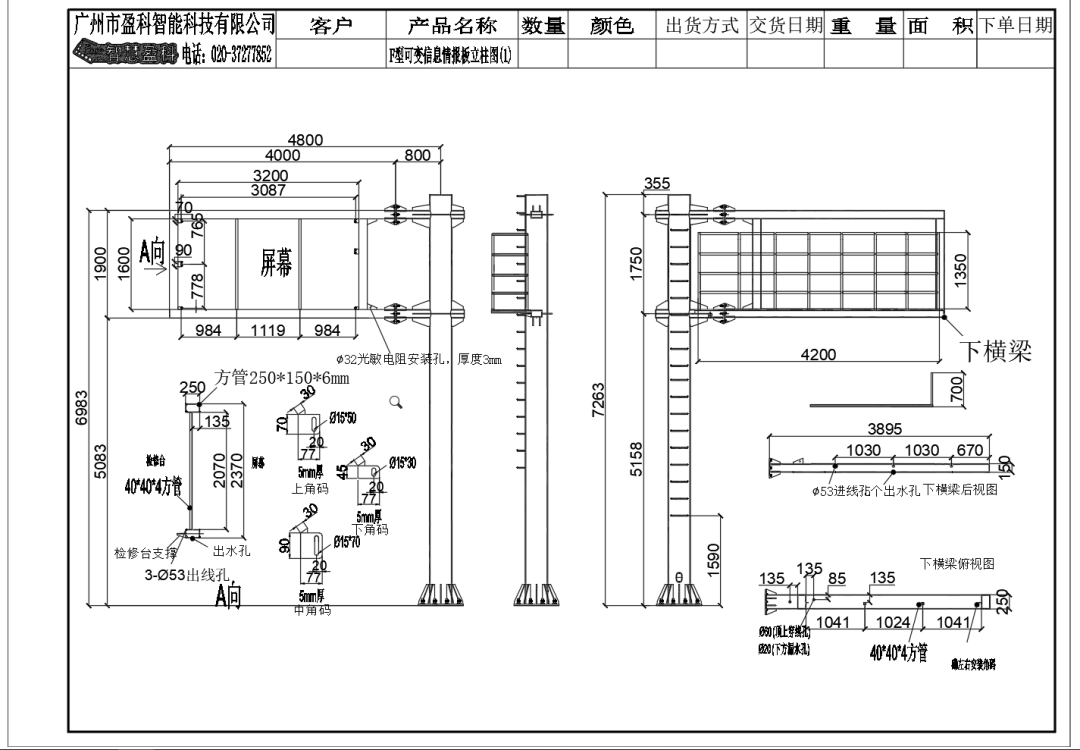

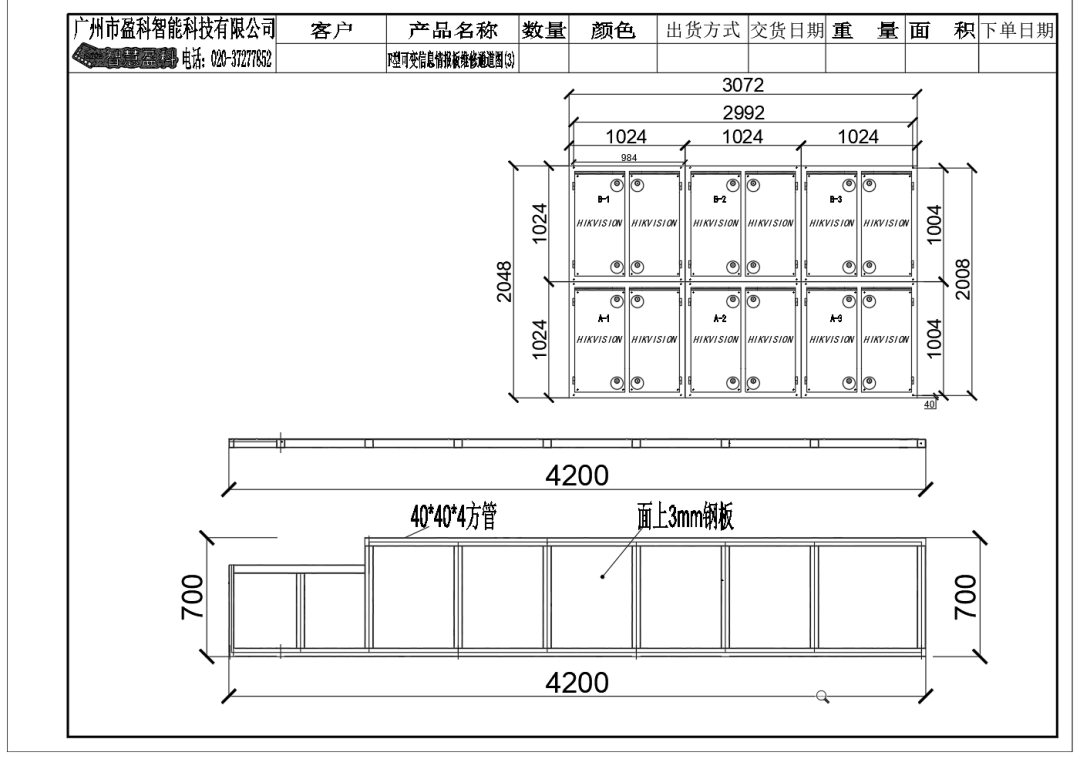

誘導屏立桿又稱為可變情報板立桿，通常安裝在綜合治超智能稱重點前100米處，主桿高度約7.3米，LED屏采用3*2米的規格，屏背后帶檢修通道。



03指示牌立桿（F桿）

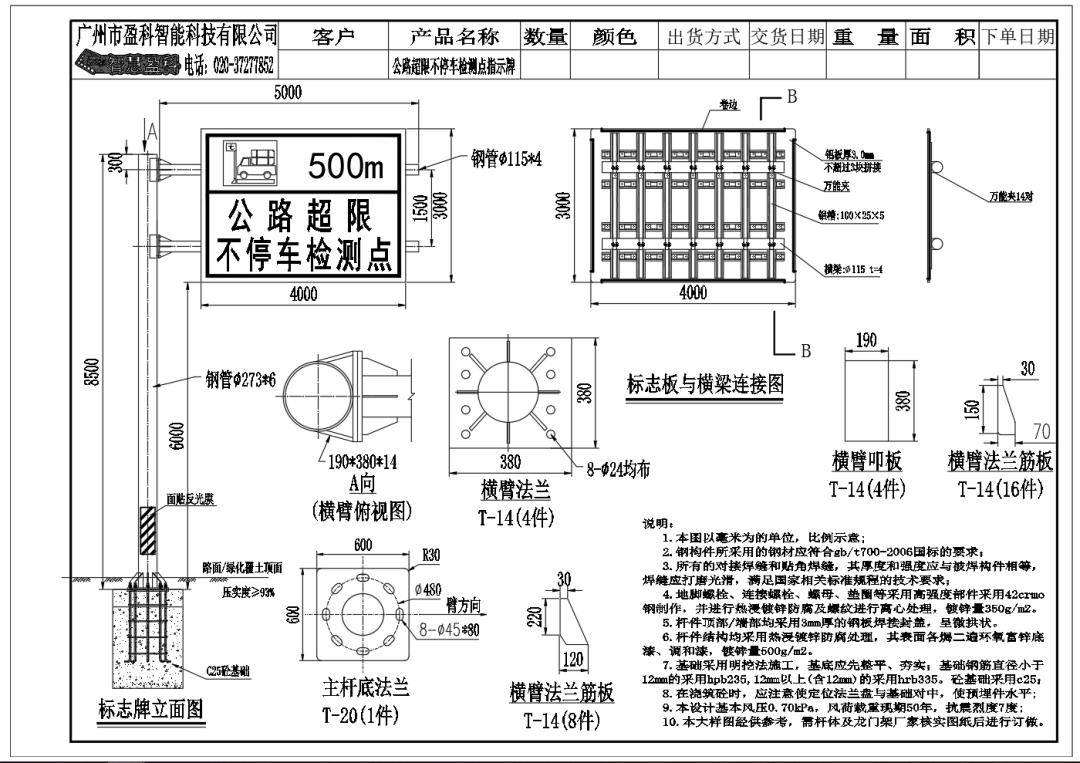

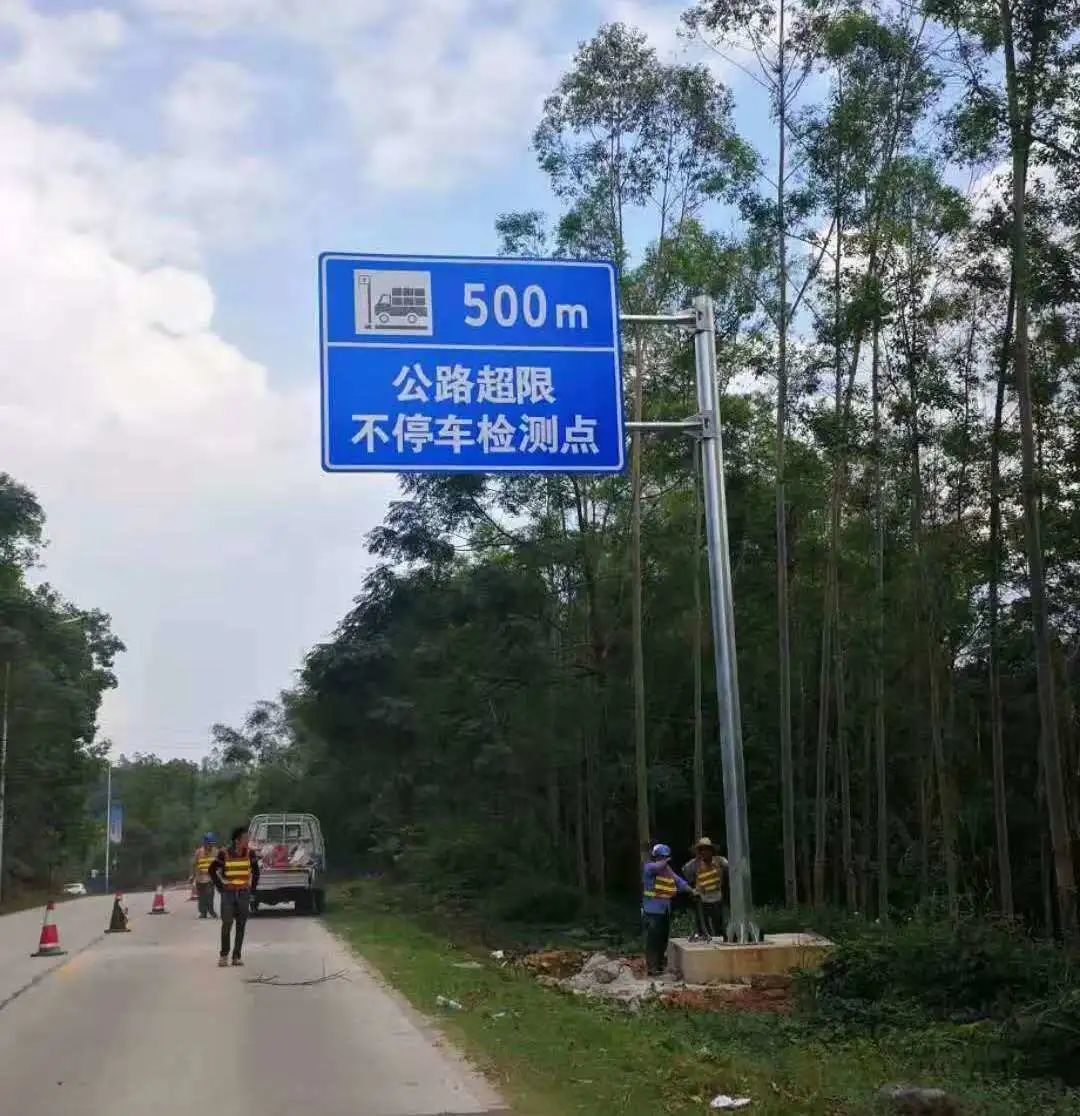

指示牌立桿主桿高8.5米，框架4*3米。



04路牌桿

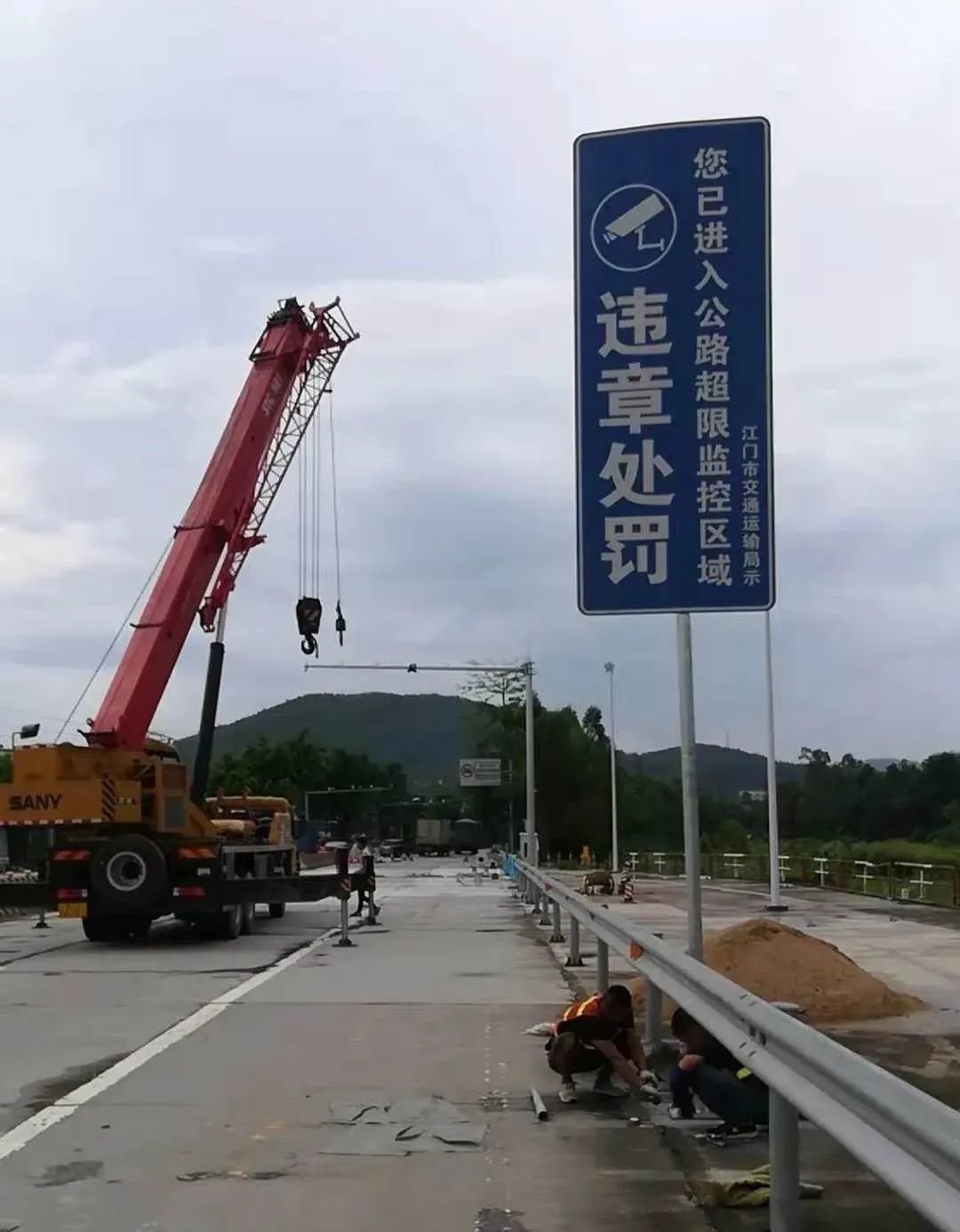

6米路牌桿

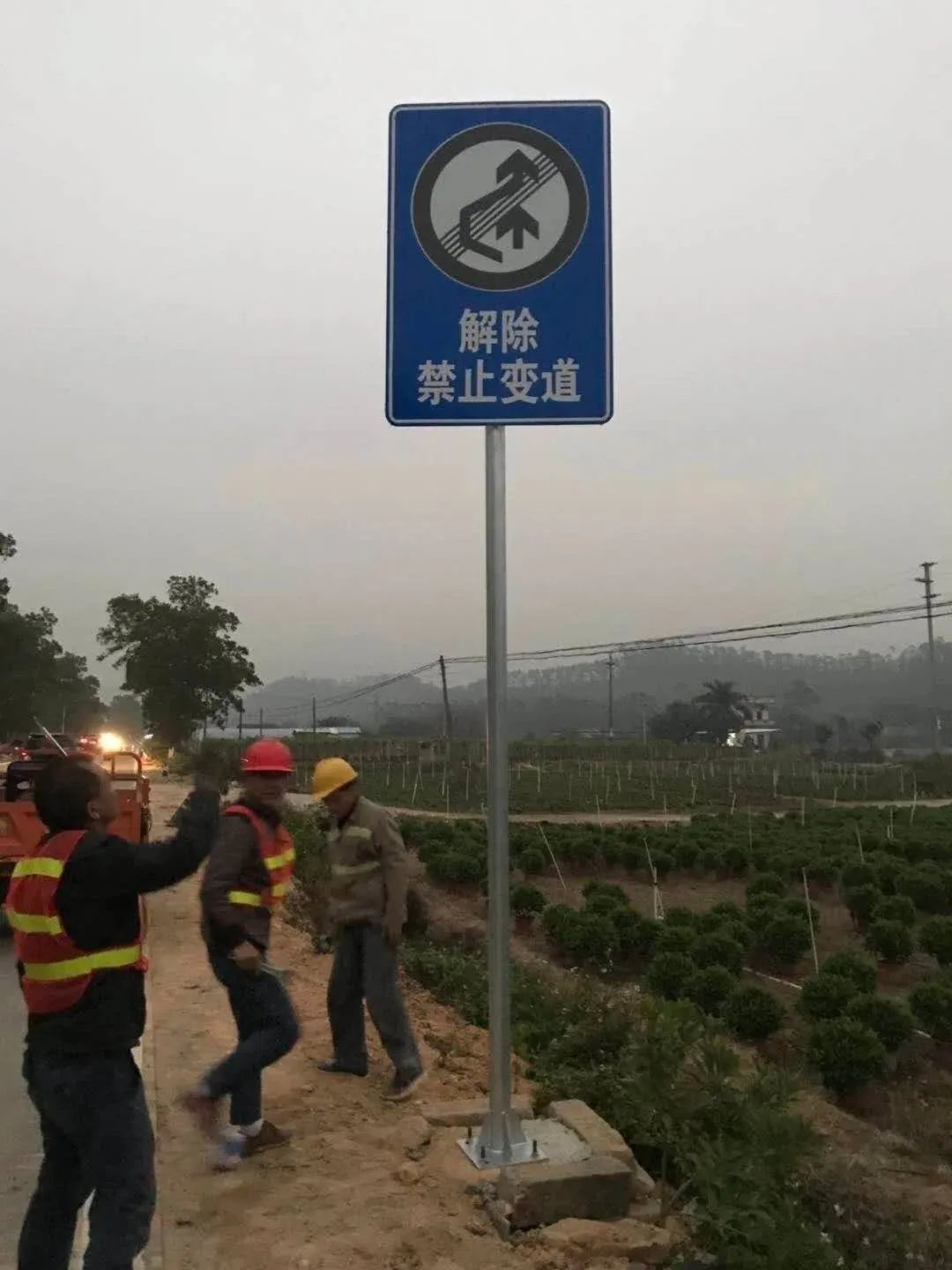

4.5米路牌桿

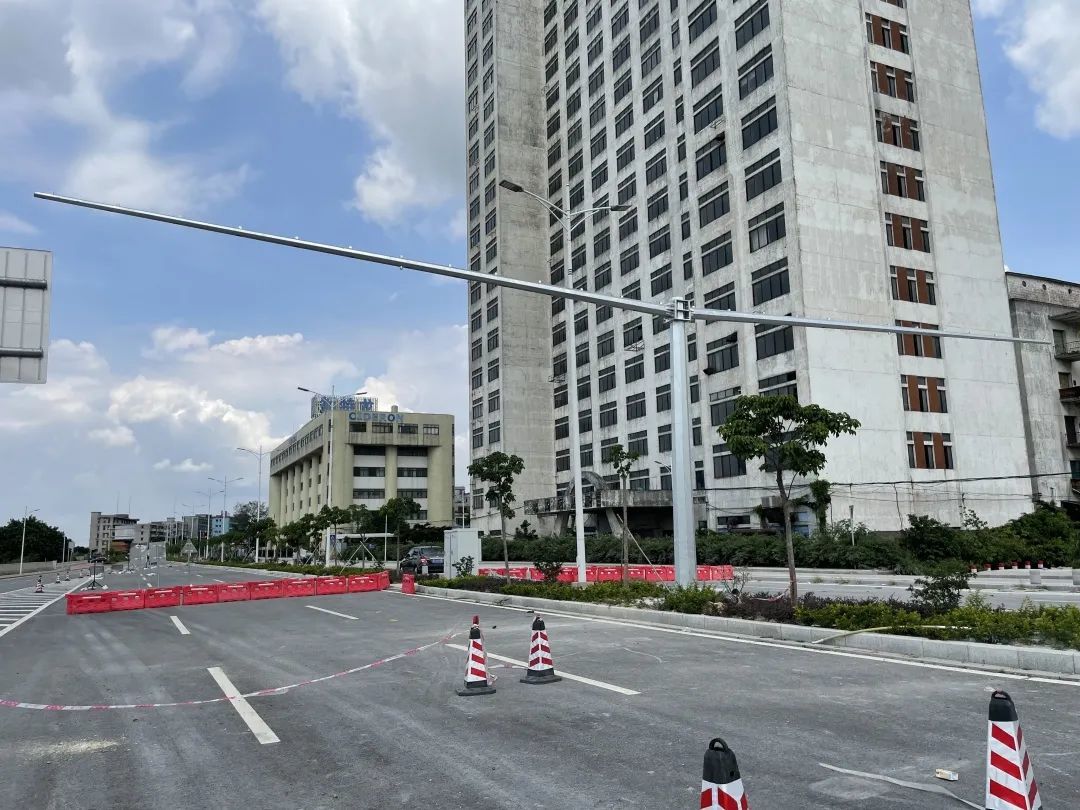

05L桿/T型桿

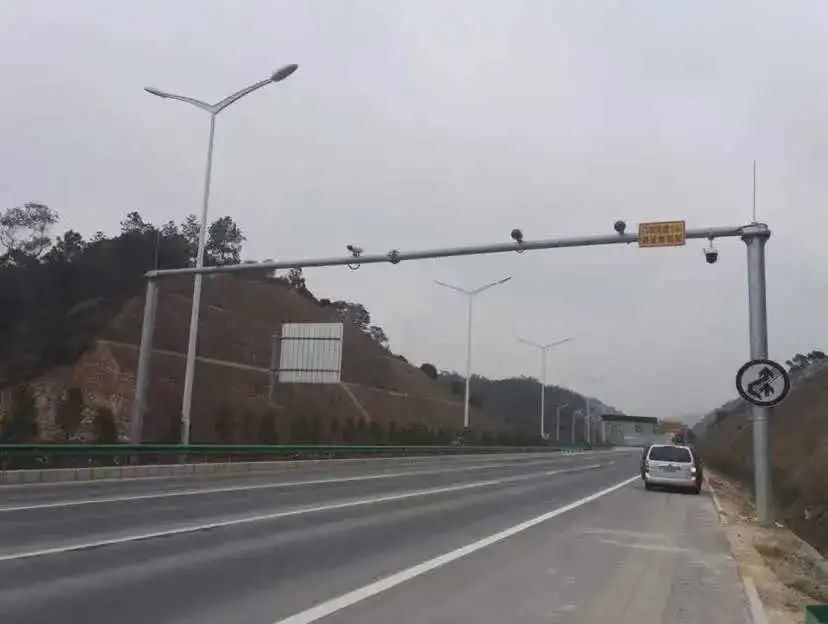

L桿和T型桿層橫臂的長度根據車道數量來確定，一個車道大約在3-3.5米左右，以兩車道為例，一般橫臂長度在6-7米左右，確定桿件的橫臂長度時，不要忽視輔道的距離。



06前端設備控制箱

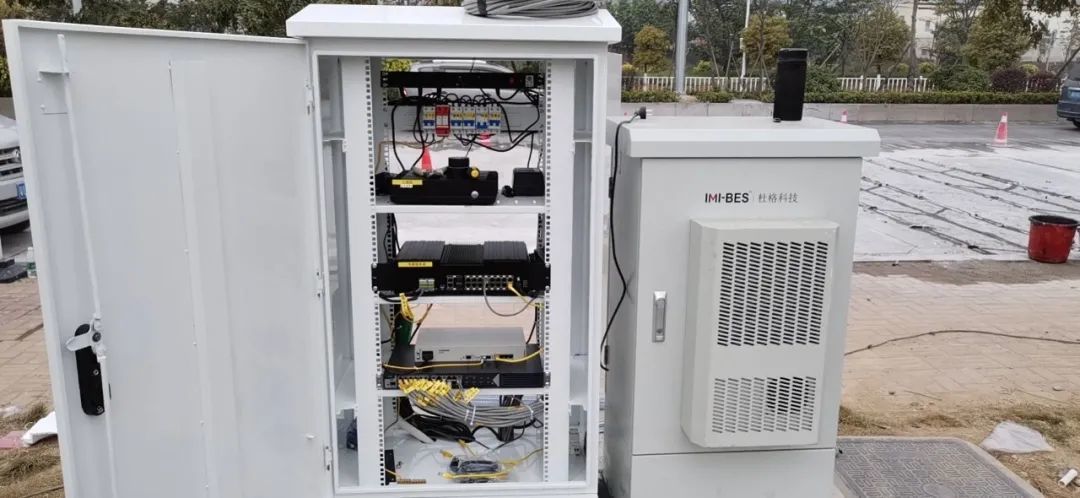

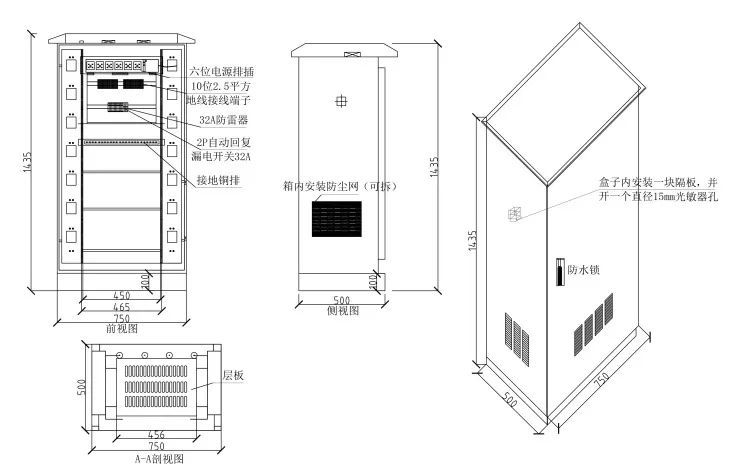

盈科前端設備控制箱主要用于管控前端的設備，通過前端設備箱，將采集到的數據傳輸到后臺進行分析應用。規格為750*500*1600mm，柜體內采用19英寸標準結構，并配置相應的層板，便于設備的安裝。



治超項目桿件采購流程★



1.勘察現場

目的是確定龍門架和其他桿件的點位，選擇點位時應考慮現場地形、風力大小、待安裝的設備及成本預算等多種因素。

2.整理清單，出方案

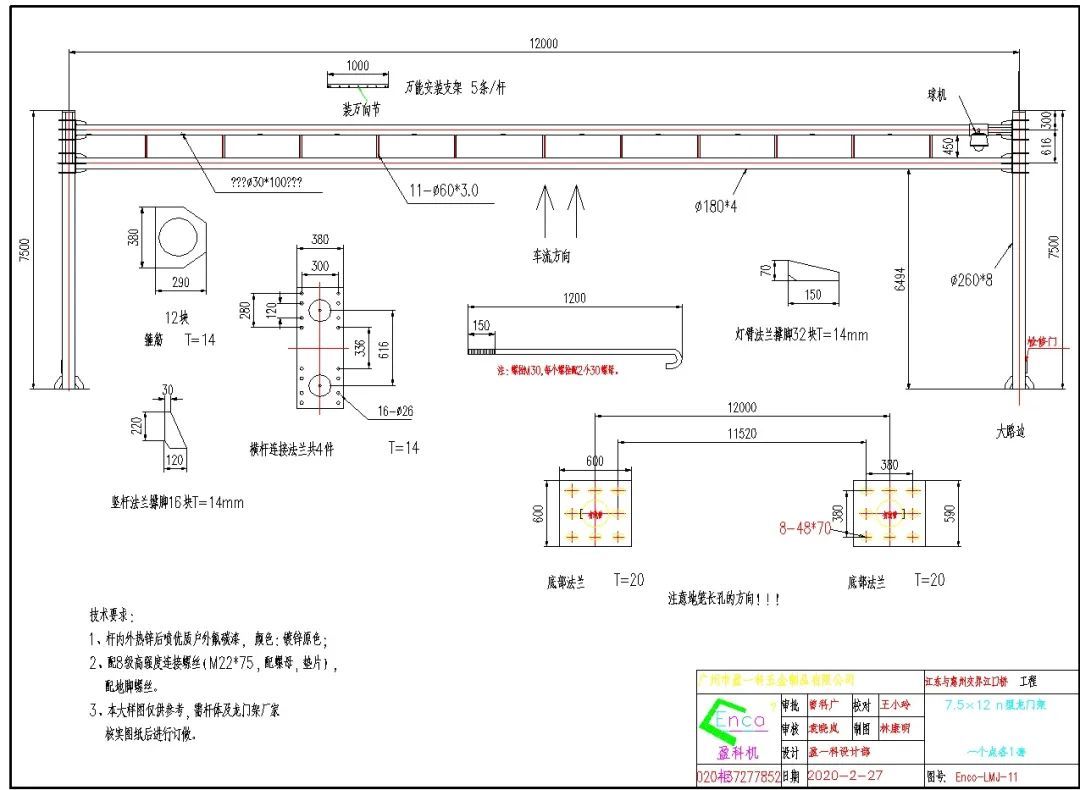

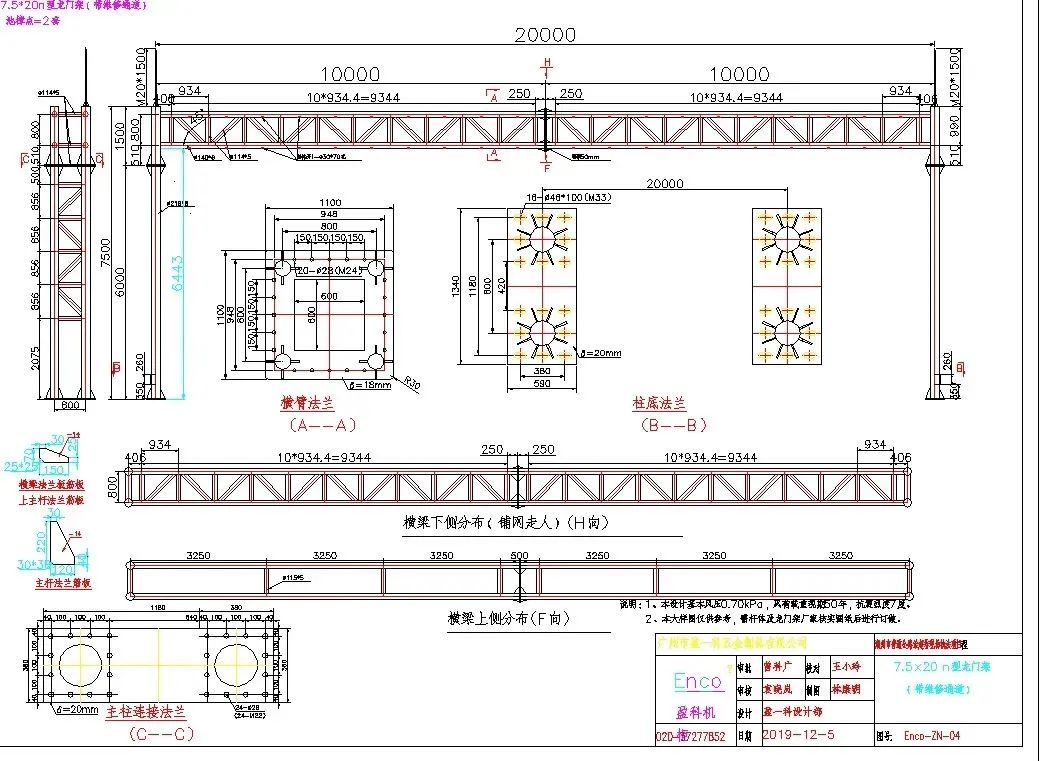

將勘察現場的數據進行整理分類，出解決方案圖紙，圖紙包括桿件的選型及具體的技術參數

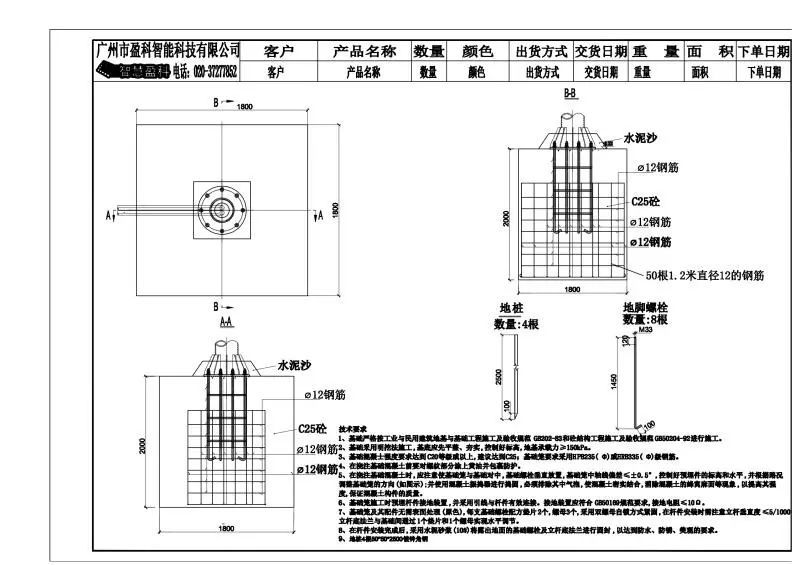

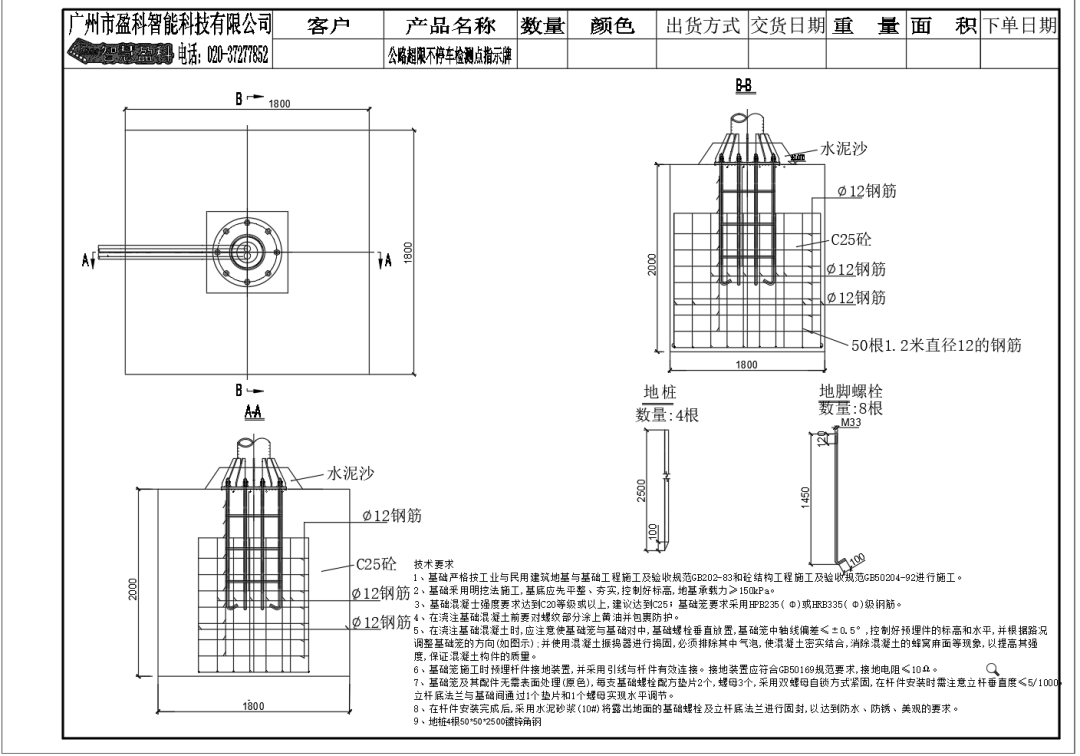

3.預埋基礎

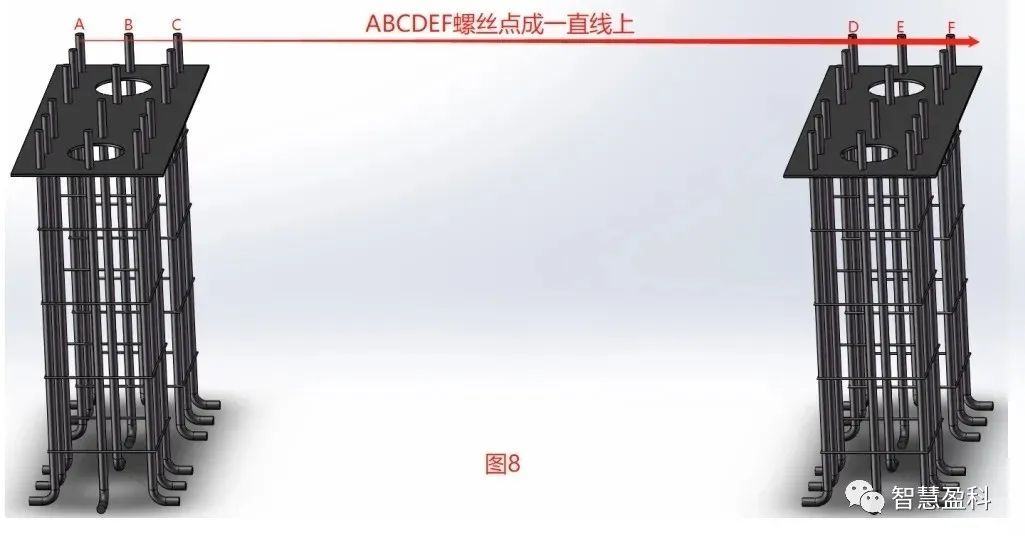

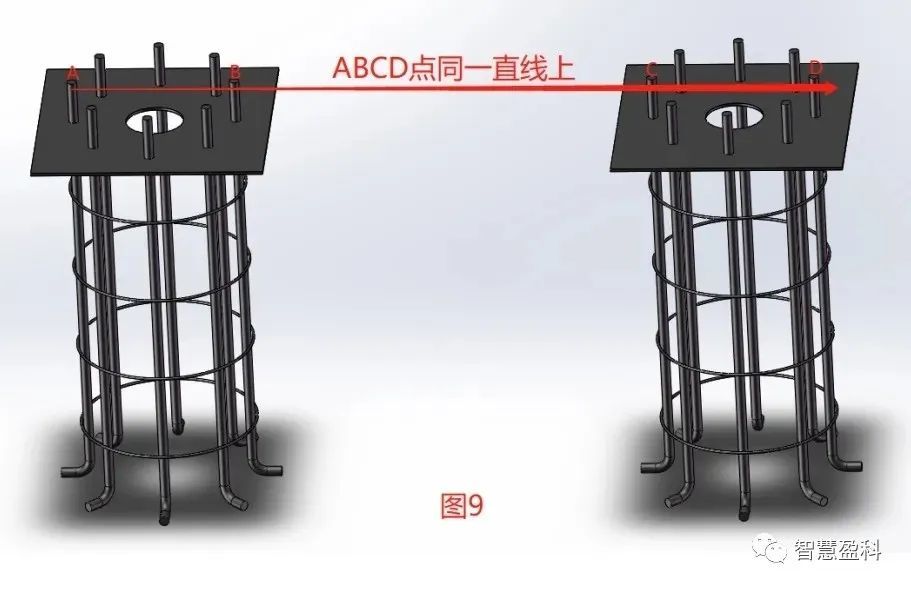

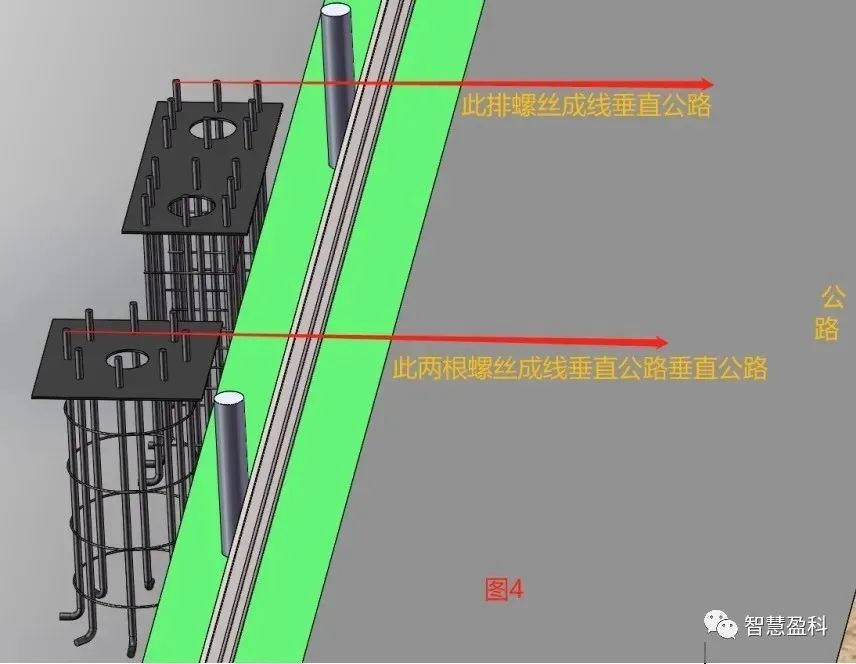

預埋基礎是決定項目是否順利進行的關鍵的一個環節。預埋基礎需要注意的問題如下：

4.測量龍門架基礎的尺寸

這一步的測量數據非常關鍵，測量數據的準確性影響到了龍門架的生產，而生產環節會直接影響到龍門架的安裝，所以是一環扣一環，所以在測量環節要做到認真、仔細、多次復尺和多人復尺。



5.桿件的生產

前端桿件材料是影響項目工期的關鍵物料，桿件沒有到位，現場很多工作沒有辦法開展，項目經理要提前做好整個項目的進度計劃，提前和廠家溝通好桿件的貨期等問題。

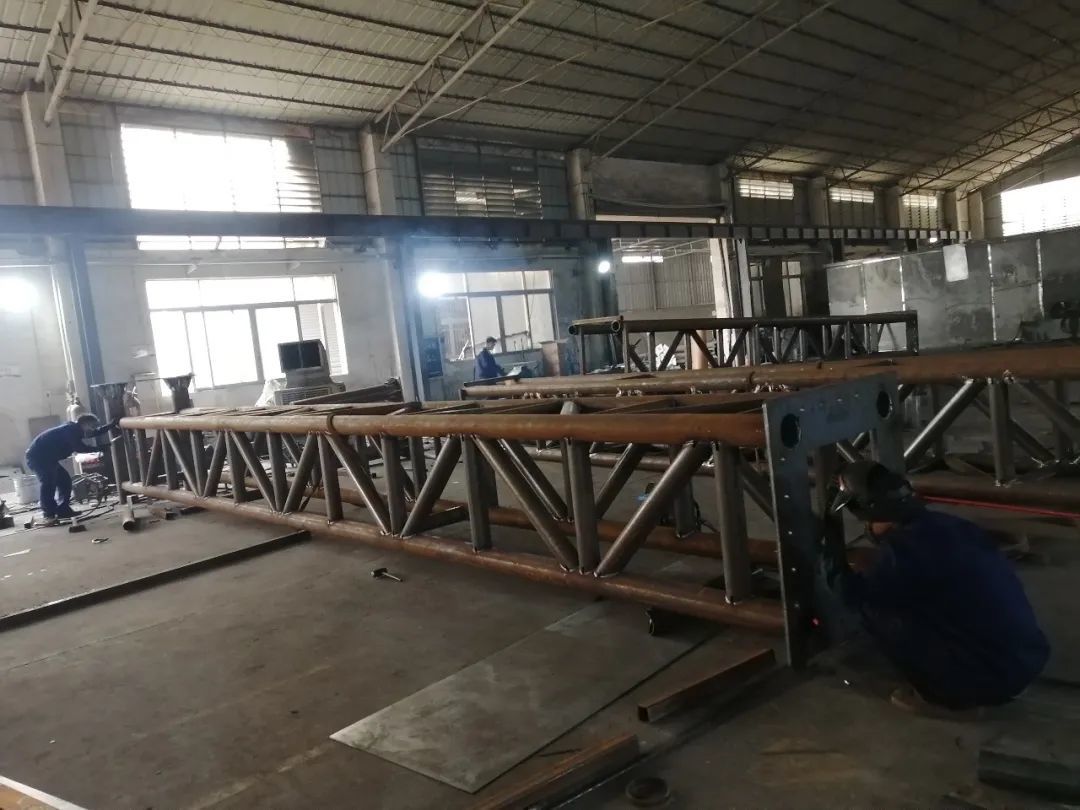

盈科位于佛山的龍門架生產現場

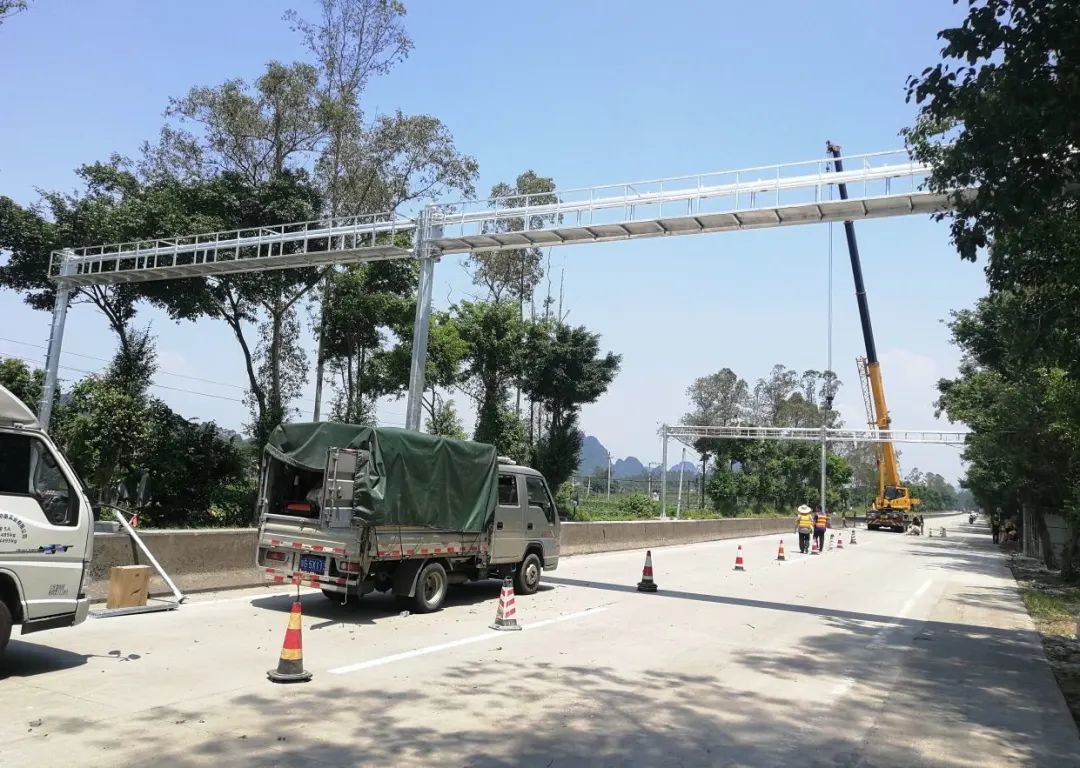

6.出貨及現場的安裝

1.涉及多個卸貨點的，項目經理要提前告知桿件廠家卸貨順序。

2.提前準備好吊車：跨度在12米以上的龍門架需要配備15噸或以上的吊車進行吊裝。

3.工具配備齊全：例如不同規格的套筒等。

4.桿件廠家在出貨時要標注好桿件的規格及點位。



★盈科治超非現場執法工程案例★

潮州治超非現場執法項目

佛山禪城治超非現場執法項目

佛山高明治超非現場執法項目

開平治超非現場執法項目

恩平治超非現場執法項目

陽春治超非現場執法項目

江門治超非現場執法項目

花都治超非現場執法項目

湖南永州治超非現場執法項目

新疆維吾爾自治區治超非現場執法項目

目前在建的治超非現場執法項目有廣東河源、廣西藤縣、廣西南寧、江西萍鄉……
